Esse material é complementar aos meus vídeos postados no youtube sobre a criação do Footwitch.
Os videos estão no final do post e os links com as imagens em alta qualidade estão AQUI.

Olá a todos, estou criando esse Foot para facilitar o uso da ZOOM G1Xon, para não precisar abaixar para ativar/desativar Looper, bateria e outras funções.

Pretendo trazer todos os botões para fora inclusive o potênciometro de valores dos parâmetros para poder fazer exatamente tudo com o pé.

Isso dará um total de 11 pedais no Footswitch e terei que soldar 14 fios no pedal para trazer esses botões para fora, por isso escolhi usar uma porta VGA que possui 15 terminais.

Bem vamos lá, analizando a pedaleira por dentro e por fora vi que o melhor local para colocar uma porta VGA seria do lado direito do pedal, ao lado do pedal de expressão.

Com o pedal aberto teremos que remover a placa do pedal de expressão, com cuidado, repare que existe uma marcação nas engrenagens do pedal para poder colocar ela certa no lugar.

Basta remover 3 parafusos e retira-la com cuidado desconectando o cabo.

Aqui será o local onde ficará a porta VGA.

Teremos que remover um pequeno pedaço plástico que passa por ali, ele pode ser removido facilmente com o estilete.

Agora depois de marcar a porta VGA no pedal, com o auxílio de um ferro de solda velho eu fui vazando o plástico com calma até a porta VGA se encaixar nele.

Após isso iremos estanhar a porta VGA com uma pequena gota de solda em cada terminal, se não tiver
prática com soldagem, recomendo treinar em uma placa velha soldando alguns fios, é importante ter um bom ferro de solda e usar uma boa soldam recomendo ferro de solda Hikari e soldas Cobix 1mm.

Agora estanharemos as postas dos fios deixando uma pequena gota de solda neles também pois assim ficará fácil de soldá-los nos terminais da Porta VGA e da Placa do pedal, pois essas gotas de solda se juntarão com a solda já existente nesses locais, usei fios de cabo de rede.

Após soldar os fios na porta VGA fixaremos ela no local com o parafuso e porca dela, coloquei apenas um pois onde ficaria o outro já está o parafuso do pedal, depois colocarei um pequeno parafuso ali só para fixar a porta VGA melhor.

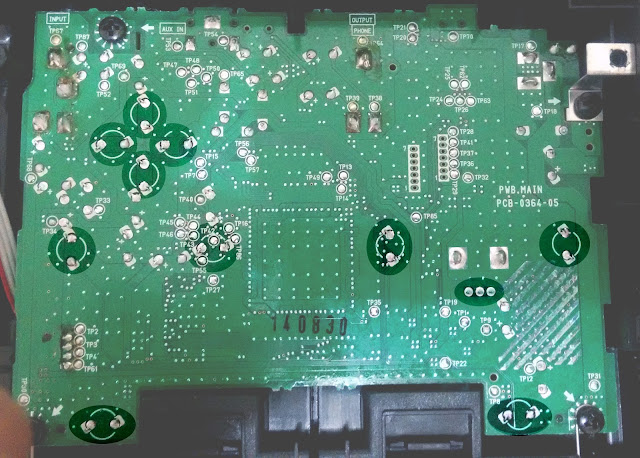

Agora a parte mais chata, que é soldar os fios nos terminais da placa com muito cuidado, treine bastante antes e placas velhas. Para isso fiz algumas imagens com o esquema de adaptação da porta VGA. Veja que já está mostrando o local dos terminais de cada botão do pedal, usaremos um único terra para todos os botões, exeto o potênciometro que tem seu próprio terra.

Feito isso esse será o resultado final

Aqui está o pedal fechado com a porta já fixada com um parafuso para conexão do cabo e outro pequeno apenas para reforçar a fixação.

Em breve a criação do Foot que será algo parecido como a arte abaixo, usarei botões de Fliperama e uma caixa de mdf, daquelas de artesanato, pois são bem baratas.

Bom pessoal, para o Foot usei uma caixa de MDF comprada em lojas de artesanato, mas precisamente é uma caixa para por garrafa de vinho, porém removi a tampa, usando só a parte maior.

Suas medidas são 37cm de largura 12cm de profundidade e 6cm de altura.
E para os pedais udei botões de Fliperama, pois são baratos, resistentes e de fácil manutenção.

Usarei 10 botões um a menos do que foi mostrado no projeto inicial, pois não vou mas por o botão do Afinador no foot.

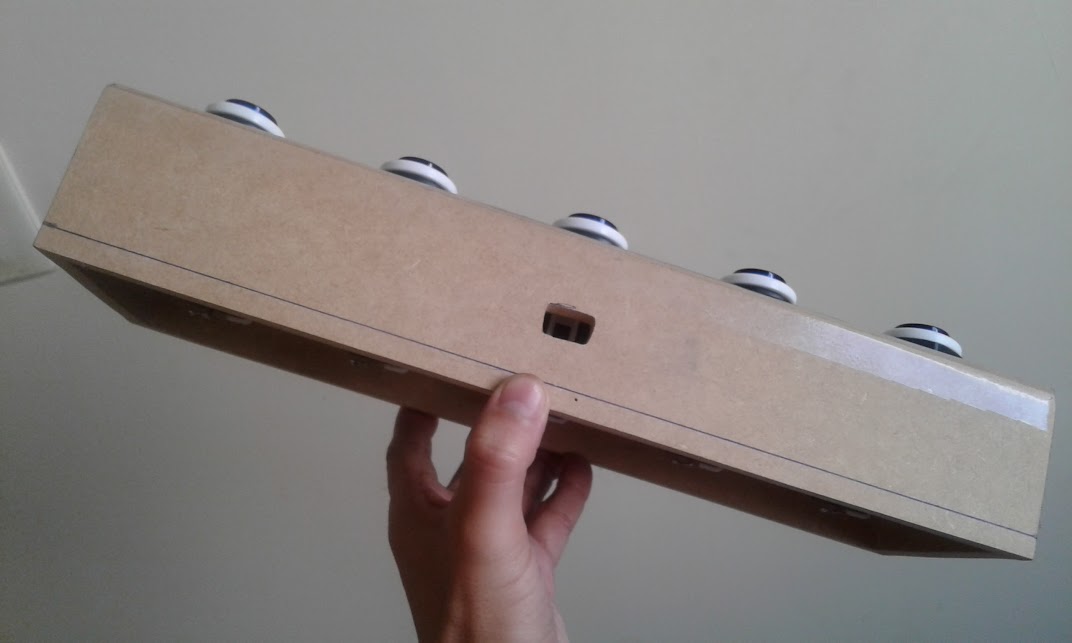

Para furar a caixa usei uma broca copo que já tinha aqui, um amigo Luthier perto de mim ofereceu sua oficina pra mim, então ficou mais rápido fazer as furações, mias da pra fazer com furadeira normal, pois fiz assim com o Foot do VAMP, tanto o furo dos Botões quanto o da porta VGA da pra fazer na furadeira comum, só é preciso mais paciência.

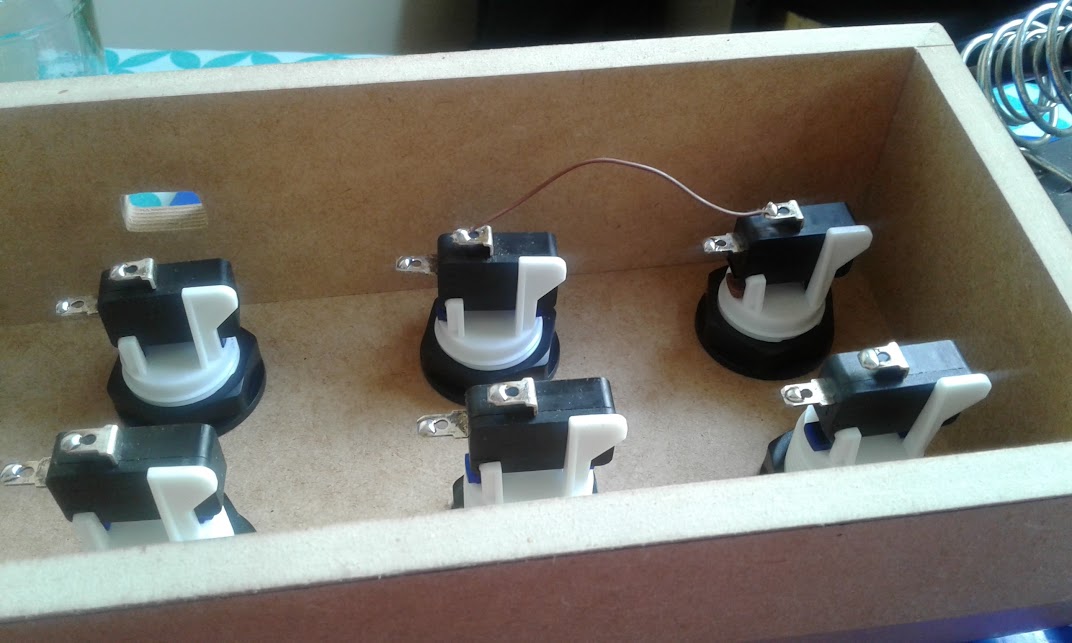

Depois de Furar fixei os botões com suas porcas e parti para soldagem dos terminais terra.

Quase todos os terminais terra serão interligados, 8 no total, já que os botões + e - do potênciometro do pedal tem um terra exclusivo para ele.

Aqui acabei me empolgando e soldando todos, kkkkkk, mas os 2 primeiros removi a ponte depois, pois eles tem seu terra separado.

Com isso pronto é hora de soldar os fios na porta VGA, seguindo a mesma ordem do esquema que vc fez, ou fará, na pedaleira.

Feito isso iremos passar todos os fios de para dentro do foot, fixar a porta VGA nele e soldar cada fio ao seu respectivo botão.

Aqui está o esquema para soldagem dos fios em seus respectivos botões, assista o vídeo tbm para entender a adaptação que fiz no botão +.
Esquema de soldagen dos fios, seguindo o esquema postado acima da pedaleira.
